| الاسم التجاري: | TICO |
| رقم الطراز: | إس تي سي-سي جي آر-إس إم 18 |
| الـ MOQ: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| وقت التسليم: | 30 ~ 35 يوم عمل |
| شروط الدفع: | T/T، L/C |

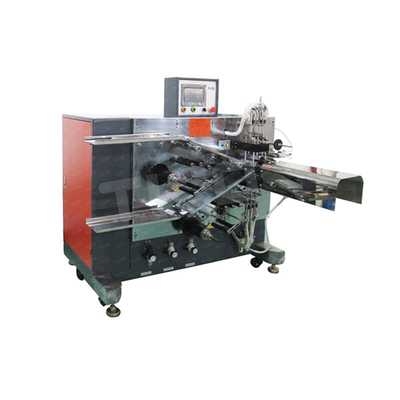

آلة التلف شبه الأوتوماتيكية للسيطرة الفائقة
مقدمة قصيرة
يستخدم لتلف الزائدة الأسطوانية يدوياًتحميل الأقطاب الكهربائية إلى الجزء الملفوف، الملفوفة مع منفصل، والشريط الملصق وتفريغ سوف تنتهي تلقائيًا.
الخصائص
●تم تبني بنية إبرة واحدة
●التحميل اليدوي، التلفيق التلقائي، التلصق التلقائي للشريط والتفريغ التلقائي.
●يتم لصق الشريط اللاصق أفقياً (الشريط النهائي عمودي على الأذن القطبية) ، الشريط اللاصق مسطح ،ويمكن التحكم بدقة في موقع الشريط اللاصق دون تغيير الموقف.
●سرعة التلفيق قابلة للتعديل
●التوتر يمكن تعديله
عملية التلف
a) التلف المسبق للفصل: يمكن توفير طول الفصل المسبق للتلف باستخدام عملية السكين المسمار.
ب) سحب في الكهرباء السلبية، وتوجيه الكهرباء السلبية في الجزء الملفوف يدويا؛ سحب في الكهرباء الإيجابية، وتوجيه الكهرباء الإيجابية في الجزء الملفوف يدويا؛
(ج) التلف
(د) محطة النقل
(هـ) منفصل القطع، شريط النهاية ومواد التفريغ.
المعلم التقني
|
الجهد |
AC220V/50Hz |
|
المنتج المطبق |
φ32 ~ 62mm |
|
حجم الدبوس |
φ3 ~ φ12mm اختياري حسب المتطلبات |
|
دقة التلف |
≤0.5 ملم |
|
القوة |
1.5 كيلوواط |
|
الهواء المضغوط |
0.4~0.7Mpa |
|
البعد |
L1750 × W1350 × H1570mm |
|
الوزن |
500 كجم |
متطلبات حجم المواد
|
المواد |
الطول (ملم) |
عرض (ملم) |
سمك (ملم) |
OD (ملم) |
رقم الهوية (ملم) |
|
الكتود الكاثودي |
600~4000 |
48~137 |
0. 1 ~ 0.2 |
/ |
/ |
|
الكهرباء الانهودية |
600~4000 |
48~137 |
0. 1 ~ 0.2 |
/ |
/ |
|
منفصل |
لفة |
50~140 |
0.016 ~ 0045 |
76.2 |
250 |
|
الشريط النهائي |
لفة |
10~90 |
0.01 ~ 0.035 |
76.2 |
150 |
دقة التلف:
عندما يستوفي الأقطاب الكهربائية الشروط التالية:
مساحة الكهرباء أقل من ± 0.2mm؛ خطأ الانحناء "S" من الكهرباء أقل من
± 1mm/500mm
الخطأ في شكل البرج من فاصل أقل من ± 0.2mm.
دقة التلف يمكن أن تلبي المتطلبات التالية: خطأ محاذاة فاصل أقل من
± 0.5 ملم؛ خطأ محاذاة الأقطاب الكهربائية أقل من ± 0.5 ملم؛ محاذاة قسم المنتج النهائي ± 0.5 ملم.
الضمان
1 سنة من الضمان مع الحياة للآلة الملفوفة.
3 أشهر من الضمان على الدبوس والقطعة الفاصلة.
ستة أشهر للعين الكهربائية الضوئية
|
|
